Objave v kategoriji: PISO LiDAR

Novosti v aplikaciji PISO LiDAR

Posodobitev aplikacije PISO LiDAR zajema več sprememb in izboljšav.

1. PREDHODNO UVOŽENI PODATKI: V aplikacijo ni potrebno uvoziti oblaka točk, saj so podatki že vključeni. Morate se le postaviti na poljubno območje na karti in klikniti gumb "Trenutni". Odpre se pregledovalnik, ki za trenutni pogled prikazuje LiDAR oblak točk.

2. NASTAVITEV VELIKOSTI TOČK: Pri pregledovanju oblaka točk lahko spreminjate velikost točk, s čimer dobite bolj polno sliko. Zgornja slika prikazuje avtomatsko velikost točk, pri spodnji pa smo točke povečali. Pri teh dveh slikah se točke barvajo glede na barvno vrednost digitalnih fotografij.

klikni za povečavo

3. PRIKAZ GLEDE NA KLASIFIKACIJO: Možen je prikaz oblaka točk glede na klasifikacijo terena in objektov.

klikni za povečavo

4. PRIKAZ GLEDE NA INTENZITETO ODBOJA: Izberete lahko tudi prikaz oblaka točk glede na intenziteto odboja.

klikni za povečavo

Več o aplikaciji si preberite na strani PISO LiDAR.

NOVO! Vključene PISO 3D LiDAR Strokovne podlage

Za vse PISO občine smo pripravili strokovne podlage, izvedene iz najnatančnejših podatkov o višini terena (LiDAR):

Zahtevajte ponudbo za vključitev strokovnih podlag za območje celotne občine:
kontakt

Več o tem: PISO 3D LiDAR: Paket (Pregledovalnik oblaka točk (modul) + Strokovne podlage (DVD)).

* Podlage so na voljo v javnem in internem sistemu PISO za testno območje (v velikosti enega lista TTN5).

LiDAR novosti v spletnem PISO

V PISO Spletni pregledovalnik smo vključili možnost 3D prikaza »LiDAR površje«* (več o tem). Za ogled 3D prikaza se z miško pomaknemo na ikono v orodni vrstici ter izberemo možnost »LiDAR površje«.

klikni za povečavo

klikni za povečavo

Novost je tudi izpis približne višine površja »dz«*, ki predstavlja absolutno razliko med višino tal in višino površja, na osnovi podatkov LiDAR.

klikni za povečavo

*velja za območja, kjer so na voljo podatki LiDAR (karta pokritosti).

Posodobitev - dopolnjeno stanje podatkov LiDAR

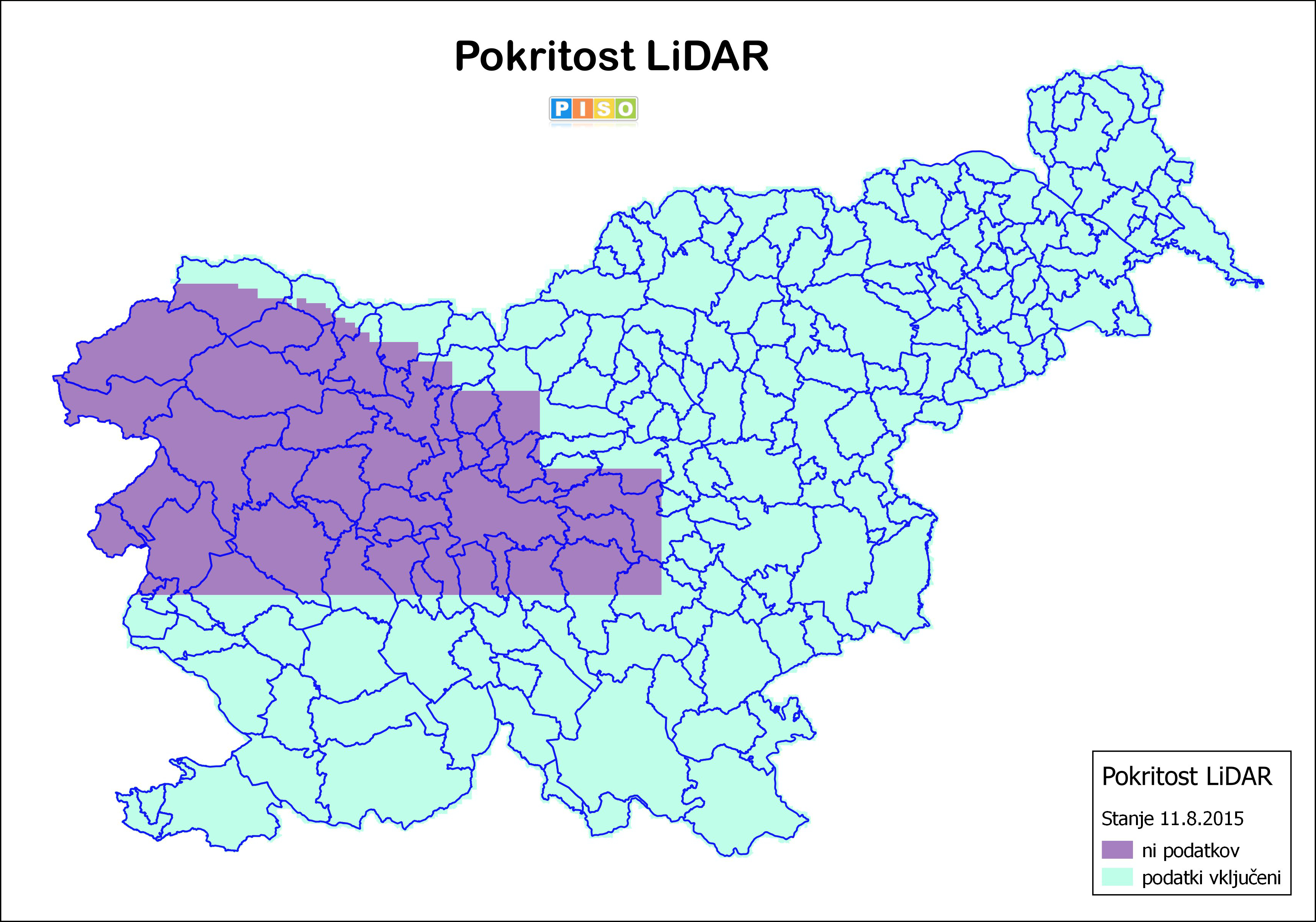

V PISO Spletnem pregledovalniku smo posodobili bazo podatkov LiDAR. Pokritost podatkov se je povečala, trenutno stanje območij pokritosti pa prikazuje spodnja slika.

Več o vključitvi podatkov LiDAR najdete tukaj.

klikni za povečavo

3D model površja iz podatkov LiDAR

Naredili smo korak naprej in izdelali 3D podatkovni model iz podatkov LiDAR, ki bo še bolj realno prikazal prostorske podatke - vključujemo namreč površje! To pomeni, da zraven točk, ki definirajo teren, uporabljamo tudi točke nad terenom (rastje, stavbe, objekte, ...) - VKLJUČITEV ZA VSE OBČINE V KRATKEM.

Poleg tega za vas pripravljamo izvedene podatke, ki vam bodo v pomoč pri prostorskem načrtovanju in odločanju - podrobnosti sledijo.

klikni za povečavo

klikni za povečavo

Vključitev novega tematskega sklopa iz podatkov LiDAR

V PISO Spletni pregledovalnik smo brezplačno vključili podatke, pripravljene na osnovi državnega projekta laserskega skeniranja (LiDAR). Podatki so uporabni pri prostorskem načrtovanju in urejanju prostora, za geomorfološke analize (erozija tal, plazovitost območij) ter poplavne študije (hidravlične analize vodnih razmer, izdelava kart poplavne nevarnosti, simulacije poplavnih območij, oblikovanje protipoplavnih ukrepov).

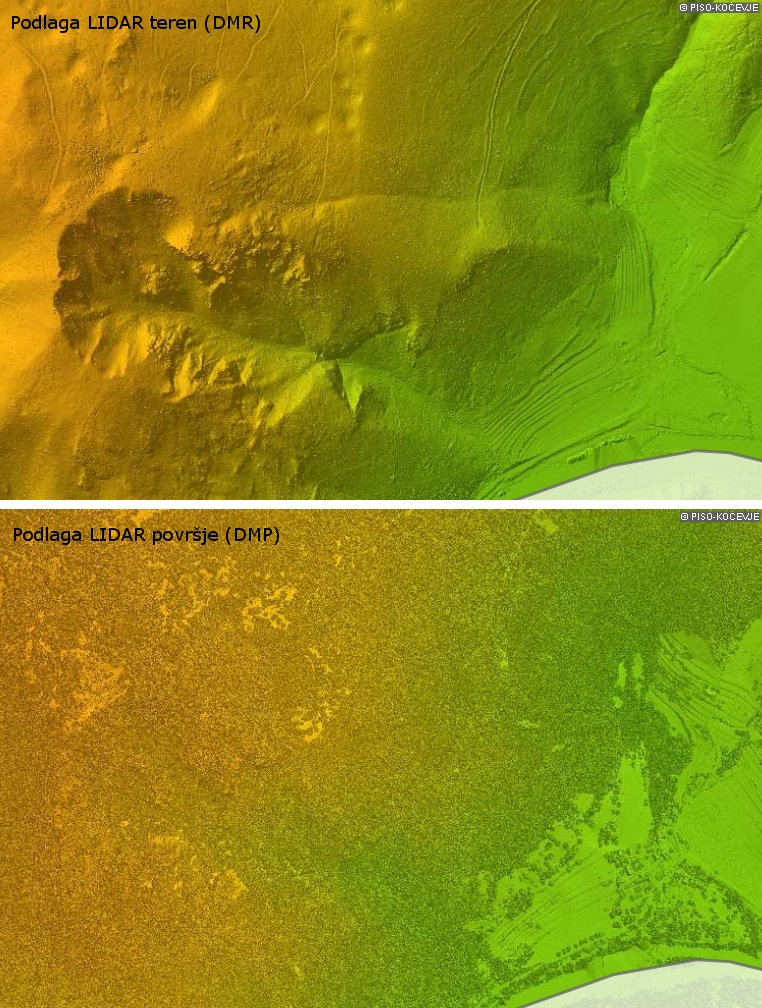

Podatki so v pregledovalniku vključeni kot podlage:
- LiDAR teren (DMR)
- LiDAR površje (DMP)

klikni za povečavo

in kot tematski sklop LiDAR (slika spodaj).

Na ta način omogočamo več možnosti prikaza in uporabe podatkov. Zaradi visoke natančnosti podatkov lahko natančneje določimo nadmorsko višino, izboljšana je izdelava profila terena ter 3D prikaz.

klikni za povečavo

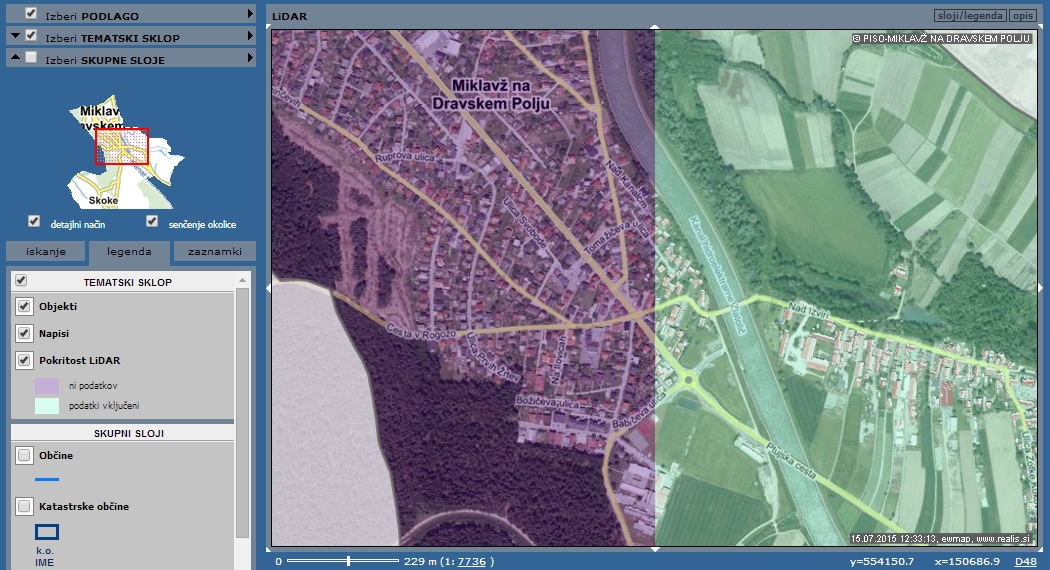

Pokritost podatkov LiDAR lahko preverite v legendi, območja pokritosti pa prikazuje tudi spodnja slika. Za vijolično obarvana območja so podatki še v obdelavi (niso na voljo za prenos) in bodo vključeni takoj, ko bodo na voljo - več informacij na tej povezavi. Na teh območjih je vir za prikaz terena digitalni model višin (DMV5).

klikni za povečavo

Izvedene analize iz LiDAR podatkov - Senčenje

Podatki LiDAR so zaradi večje gostote točk in višje natančnosti primerni za različne prostorske analize. Z njimi dosežemo višjo kakovost obdelave, kot s starimi podatki digitalnega modela reliefa (DMR).

Med najbolj osnovne analize površja spada senčenje. Pri operaciji se usmerjenost in naklon celice primerja z lokacijo vira svetlobe. Senčenje služi za vizualizacijo in nam pri pogledovanju in tiskanju različnih kartografskih podlag da predstavo o razgibanosti površja.

Za primerjavo med senčenjem, ki smo ga dobili s podatki DMR (levo) in LiDAR (desno) si poglejte spodnji sliki.

klikni za povečavo

Konkretnejše študije lahko opravljamo z združevanjem različnih prostorskih analiz in analitičnih postopkov. Več o tem v kratkem...

Nov tematski sklop - LiDAR

Iz podatkov LiDAR vzpostavljamo nov tematski sklop, ki bo vključen (za vse občine) v PISO Spletni pregledovalnik. Podatki so prevzeti iz Ministrstva za okolje in prostor.

Tematski sklop bo vključeval:

  • digitalni model terena (DMR)
  • digitalni model površja (DMP)
  • digitalni model površja s stavbami

V kolikor želite imeti na voljo več možnosti uporabe podatkov, za vas pripravljamo aplikacijo PISO LiDAR -> brošura LiDAR.
Več o tem v kratkem.
